Mybatis技术内幕：基础支持层——binding模块

MyBatis基础支持层位于 Mybatis 整体架构的最底层，支撑着 Mybatis 的核心处理层，是整个框架的基石。基础支持层中封装了多个较为通用的、独立的模块，不仅仅为 Mybatis 提供基础支撑，也可以在合适的场景中直接复用。

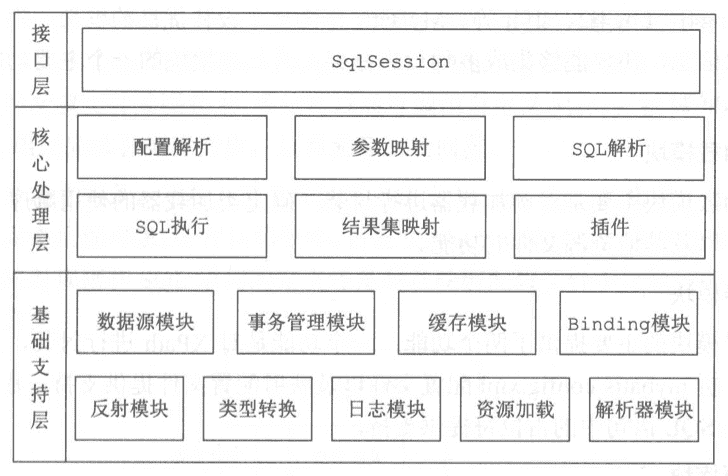

整体架构

这篇文章介绍MyBatis的binding模块

在 iBatis (MyBatis 的前身)中，查询一个 Blog 对象时需要调用 SqlSession.queryForObject ("selectBlog", blogld)方法。

其中，SqlSession.queryForObject()方法会执行指定的 SQL 语句进行查询并返回一个结果对象，第一个参数 selectBlog指明了具体执行的SQL语句的id,该 SQL 语句定义在相应的映射配置文件中。

如果我们错将 selectBlog写成了 selectBlogl，在初始化过程中，MyBatis是无法提示该错误的，而在实际调用queryForObject(selectBlog1，blogld) 方法时才会抛出异常，开发人员才能知道该错误。

MyBatis提供了 binding模块用于解决上述问题，我们可以定义一个 Mapper接口，该示例中为 BlogMapper接口，具体代码如下所示。

这里的 BlogMapper接口并不需要继承任何其他接口，而且开发人员不需要提供该接口的实现。

public interface BlogMapper {
  // 在映射文件中存在一个<select>接口，id为 selectById
  public Blog selectById(int id);
}

该 Mapper接口中定义了 SQL语句对应的方法，这些方法在MyBatis初始化过程中会与映射配置文件中定义的SQL语句相关联。如果存在无法关联的SQL语句，在 MyBatis的初始化节点就会抛出异常。

我们可以调用Mapper接口中的方法执行相应的SQL语句，这样编译器就可以帮助我们提早发现上述问题。

查询blog：

blogMapper mapp = session.getMapper(BlogMapper.class);
Blog blog = mapp.selectById(1);

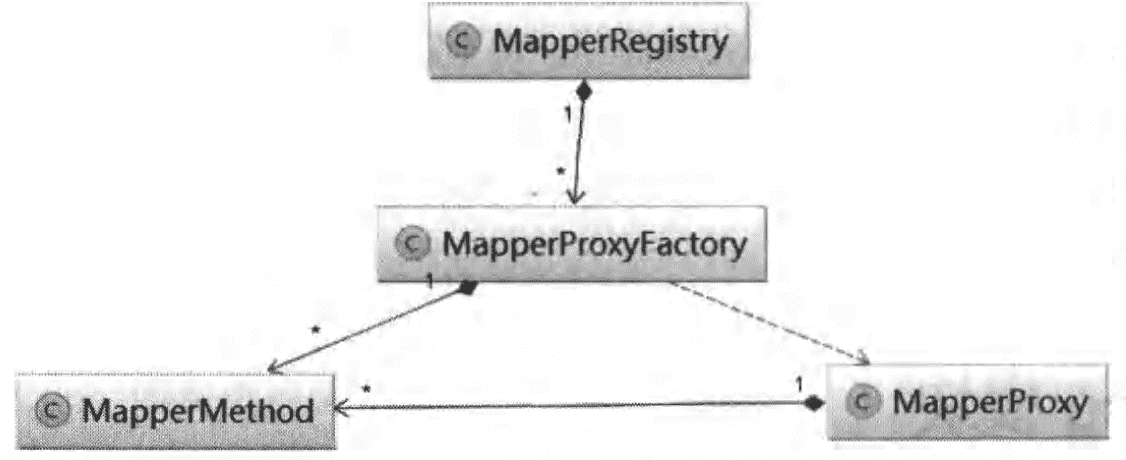

binding模块核心组件

MapperRegistry&MapperProxyFactory

MapperRegistry

MapperRegistry是 Mapper接口及其对应的代理对象工厂的注册中心。Configuration是 MyBatis全局性的配置对象，在 MyBatis初始化的过程中，所有配置信息会被解析成相应的对象并记录到Configuration对象中。这里关注 Configuration.mapperRegistry字段，它记录当前使用的 MapperRegistry对象。

MapperRegistry中字段及含义

// Configuration对象，MyBatis中全局唯一的配置对象，其中包含了所有配置信息
private final Configuration config;

// 记录Mapper接口与对应MapperRegistry之间的关系
private final Map<Class<?>, MapperProxyFactory<?>> knownMappers
  = new HashMap<Class<?>, MapperProxyFactory<?>>();

在 MyBatis初始化过程中读取映射配置文件以及Mapper接口中的注解信息，并调用 MapperRegistry.addMapper()方法填充 MapperRegistry.knownMappers 集合，该集合的 key 是 Mapper接口对应的Class对象，value为 MapperProxyFactory工厂对象，可以为 Mapper接口创建代理对象。MapperRegistry.addMapper()方法的部分实现如下:

public <T> void addMapper(Class<T> type) {
  if (type.isInterface()) {	// 检测type是否为接口
    if (hasMapper(type)) {
      // 如果已经添加果该接口，则直接抛出异常
      throw new BindingException("...");
    }
    boolean loadCompleted = false;
    try {
      // Mapper接口对应的Class对象和MapperProxyFactory对象添加到knownMappers集合
      knownMappers.put(type, new MapperProxyFactory<T>(type));
      // It's important that the type is added before the parser is run
      // otherwise the binding may automatically be attempted by the
      // mapper parser. If the type is already known, it won't try.
      // XML解析和注解处理
      MapperAnnotationBuilder parser = new MapperAnnotationBuilder(config, type);
      parser.parse();
      loadCompleted = true;
    } finally {
      if (!loadCompleted) {
        knownMappers.remove(type);
      }
    }
  }
}

在需要执行某SQL语句时，会先调用MapperRegistry.getMapper()方法获取实现了 Mapper 接口的代理对象，例如本节开始的示例中，session.getMapper(BlogMapper.class)方法得到的实际上是 MyBatis通过 JDK动态代理 为 BlogMapper接口生成的代理对象。MapperRegistry.getMapper() 方法的代码如下。

public <T> T getMapper(Class<T> type, SqlSession sqlSession) {
  // 查找指定type的MapperProxyFactory对象
  final MapperProxyFactory<T> mapperProxyFactory
    = (MapperProxyFactory<T>) knownMappers.get(type);
  if (mapperProxyFactory == null) {
    throw new BindingException("...");
  }
  try {
    // 创建实现了type接口的代理对象
    return mapperProxyFactory.newInstance(sqlSession);
  } catch (Exception e) {
    throw new BindingException("Error getting mapper instance. Cause: " + e, e);
  }
}

MapperProxyFactory

MapperProxyFactory主要负责创建代理对象，其中核心字段的含义和功能如下

// 当前MapperProxyFactory对象可以创建实现了mapperlnterface接口的代理对象
private final Class<T> mapperInterface;

// 缓存，key是mapperlnterface接口中某方法对应的Method对象，value是对应的MapperMethod对象
private final Map<Method, MapperMethod> methodCache
  = new ConcurrentHashMap<Method, MapperMethod>();

MapperProxyFactory.newInstance()方法实现了创建实现了mapperlnterface 接口的代理对象的功能，具体代码如下:

protected T newInstance(MapperProxy<T> mapperProxy) {
	//  创建代理对象
  return (T) Proxy.newProxyInstance(mapperInterface.getClassLoader(), new Class[] { mapperInterface }, mapperProxy);
}

public T newInstance(SqlSession sqlSession) {
  // 创建MapperProxy对象，每次调用都会创建新的MapperProxy对象
  final MapperProxy<T> mapperProxy
    = new MapperProxy<T>(sqlSession, mapperInterface, methodCache);
  return newInstance(mapperProxy);
}

MapperProxy

MapperProxy实现了InvocationHandler接口，InvocationHandler是实现JDK代理对象的核心逻辑。

MappProxy中核心字段含义和功能：

// 记录了关联的SqlSession对象
private final SqlSession sqlSession;

// mapper接口对应的class对象
private final Class<T> mapperInterface;

// 用于缓存MapperMethod对象，其中key是Mapper接口中方法对应的Method对象，value是对应的MapperMethod对象
// MapperMethod对象会完成参数转换以及SQL语句的执行功能
// MapperMethod中并不记录任何状态相关的信息，所以可以在多个代理对象之间共享
private final Map<Method, MapperMethod> methodCache;

MapperProxy.invoke()方法是代理对象执行的主要逻辑，实现如下:

public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
  try {
    // 如果目标方法继承自Object，则直接调用目标方法
    if (Object.class.equals(method.getDeclaringClass())) {
      return method.invoke(this, args);
    } else if (isDefaultMethod(method)) {
      // 这里是针对java7以上版本动态类型语言的支持
      return invokeDefaultMethod(proxy, method, args);
    }
  } catch (Throwable t) {
    throw ExceptionUtil.unwrapThrowable(t);
  }
  // 从缓存中获取MapperMethod对象，如果缓存中没有，则创建新的MapperMethod对象并添加到缓存中
  final MapperMethod mapperMethod = cachedMapperMethod(method);
  // 执行SQL语句
  return mapperMethod.execute(sqlSession, args);
}

MapperProxy.cachedMapperMethod()方法主要负责维护methodCache这个缓存集合：

private MapperMethod cachedMapperMethod(Method method) {
  // 先从缓存中获取MapperMethod对象
  MapperMethod mapperMethod = methodCache.get(method);
  if (mapperMethod == null) {
    // 缓存就爱你mapperMethod对象并放到缓存中
    mapperMethod = new MapperMethod(mapperInterface, method, sqlSession.getConfiguration());
    methodCache.put(method, mapperMethod);
  }
  return mapperMethod;
}

MapperMethod

MapperMethod中封装了 Mapper接口中对应方法的信息，以及对应 SQL语句的信息。

可以将 MapperMethod看作连接 Mapper接口以及映射配置文件中定义的SQL语句的桥梁。

MapperMethod中各个字段的信息如下:

// 记录SQL语句和类型
private final SqlCommand command;

// Mapper接口对应方法的信息
private final MethodSignature method;

SqlCommand

SqlCommand是 MapperMethod中定义的内部类 ,它使用name字段记录了 SQL语句的名称 , 使用type字段 (SqlCommandType类型)记录了 SQL语句的类型。

SqlCommandType是枚举类型，有效取值为UNKNOWN、INSERT、UPDATE、DELETE、SELECT、FLUSH。

SqlCommand的构造方法会初始化name字段和type字段，代码如下:

public SqlCommand(Configuration configuration, Class<?> mapperInterface, Method method) {
  final String methodName = method.getName();
  final Class<?> declaringClass = method.getDeclaringClass();
  MappedStatement ms
    = resolveMappedStatement(mapperInterface, methodName, declaringClass,
                                              configuration);
  if (ms == null) {
    if (method.getAnnotation(Flush.class) != null) { // @Flush处理
      name = null;
      type = SqlCommandType.FLUSH;
    } else {
      throw new BindingException("...");
    }
  } else {
    name = ms.getId();
    type = ms.getSqlCommandType();
    if (type == SqlCommandType.UNKNOWN) {
      throw new BindingException("Unknown execution method for: " + name);
    }
  }
}

private MappedStatement resolveMappedStatement(
  Class<?> mapperInterface, String methodName,
  Class<?> declaringClass, Configuration configuration) {
  // SQL语句的名称是由Mapper接口的名称与对应的方法名称组成的
  String statementId = mapperInterface.getName() + "." + methodName;
  if (configuration.hasStatement(statementId)) { // 检测是否有该名称的SQL语句
    // 从Configuration.mappedStatements集合中查找对应的MappedStatement对象，
    // MappedStatement对象中封装了SQL语句相关的信息，在MyBatis初始化时创建，后面详细描述
    return configuration.getMappedStatement(statementId);
  } else if (mapperInterface.equals(declaringClass)) {
    return null;
  }
  for (Class<?> superInterface : mapperInterface.getInterfaces()) {
    // 如果指定方法是在父接口中定义的，则在此进行继承结构的处理
      if (declaringClass.isAssignableFrom(superInterface)) {
        // 递归处理
        MappedStatement ms =
          resolveMappedStatement(superInterface,methodName,declaringClass, configuration);
        if (ms != null) {
          return ms;
        }
      }
    }
    return null;
  }
}

ParamNameResolver

在 MethodSignature中，会使用 ParamNameResolver处理 Mapper接口中定义的方法的参数列表。

ParamNameResolver 使用 name 字段 (SortedMap<Integer, String>类型 )记录了参数在参
数列表中的位置索引与参数名称之间的对应关系，其中key表示参数在参数列表中的索引位置， value表示参数名称，参数名称可以通过 @Param注解指定，如果没有指定@Param注解，则使用参数索引作为其名称。

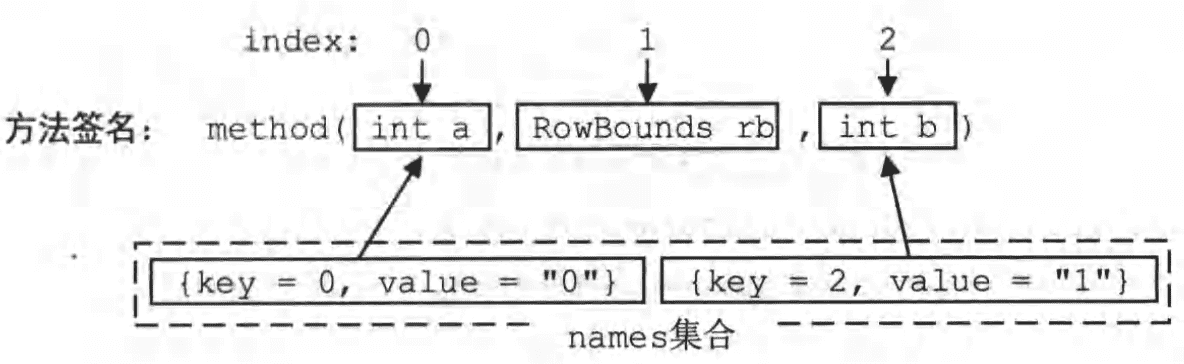

如果参数列表中包含RowBounds类型或 ResultHandler类型的参数，则这两种类型的参数并不会被记录到name集合中，这就会导致参数的索引与名称不一致。

ParamNameResolver的 hasParamAnnotation字段 (boolean类型 )记录对应方法的参数列表中是否使用了 @Param注解。

在 ParamNameResolver的构造方法中，会通过反射的方式读取Mapper接口中对应方法的信息，并初始化以上字段：

public ParamNameResolver(Configuration config, Method method) {
  // 获取参数列表中每个参数的类型
  final Class<?>[] paramTypes = method.getParameterTypes();
  // 获取参数列表上的注解
  final Annotation[][] paramAnnotations = method.getParameterAnnotations();
  // 记录参数索引与参数名称的对应关系
  final SortedMap<Integer, String> map = new TreeMap<Integer, String>();
  int paramCount = paramAnnotations.length;
  // get names from @Param annotations
  for (int paramIndex = 0; paramIndex < paramCount; paramIndex++) {
    if (isSpecialParameter(paramTypes[paramIndex])) {
      // skip special parameters
      // 如果参数是RowBounds类型或ResultHandler类型，则跳过对该参数的分析
      continue;
    }
    String name = null;
    // 遍历参数对应的注解集合
    for (Annotation annotation : paramAnnotations[paramIndex]) {
      if (annotation instanceof Param) {
        // 如果出现过@Param就把hasParamAnnotation初始化为true
        hasParamAnnotation = true;
        // 获取@Param注解指定的参数名称
        name = ((Param) annotation).value();
        break;
      }
    }
    if (name == null) {
      // @Param was not specified.
      if (config.isUseActualParamName()) {
        name = getActualParamName(method, paramIndex);
      }
      if (name == null) {
        // use the parameter index as the name ("0", "1", ...)
        // gcode issue #71
        name = String.valueOf(map.size());
      }
    }
    map.put(paramIndex, name);
  }
  names = Collections.unmodifiableSortedMap(map);
}

names集合主要在ParamNameResolver.getNamedParams()方法中使用，该方法接收的参数是用户传入的实参列表，并将实参与其对应名称进行关联，具体代码如下:

public Object getNamedParams(Object[] args) {
  final int paramCount = names.size();
  if (args == null || paramCount == 0) {
    return null;
  } else if (!hasParamAnnotation && paramCount == 1) {
    return args[names.firstKey()];
  } else {
    final Map<String, Object> param = new ParamMap<Object>();
    int i = 0;
    for (Map.Entry<Integer, String> entry : names.entrySet()) {
      param.put(entry.getValue(), args[entry.getKey()]);
      // add generic param names (param1, param2, ...)
      final String genericParamName = GENERIC_NAME_PREFIX + String.valueOf(i + 1);
      // ensure not to overwrite parameter named with @Param
      if (!names.containsValue(genericParamName)) {
        param.put(genericParamName, args[entry.getKey()]);
      }
      i++;
    }
    return param;
  }
}

MethodSignature

MethodSignature 也是 MapperMethod中定义的内部类，其中封装了 Mapper接口中定义的方法的相关信息， MethodSignature中核心字段的含义如下:

// 返回值类型是否为 Collection类型或是数组类型
private final boolean returnsMany;
// 返回值类型是否为Map类型
private final boolean returnsMap;
// 返回值类型是否为Void类型
private final boolean returnsVoid;
// 返回类型是否为Cursor类型
private final boolean returnsCursor;
// 返回值类型
private final Class<?> returnType;
// 如果返回值类型是Map，则该字段记录了作为key的列名
private final String mapKey;
// 用来标记该方法参数列表中ResultHandler类型参数的位置
private final Integer resultHandlerIndex;
// 用来标记该方法参数列表中RowBounds类型参数的位置
private final Integer rowBoundsIndex;
//  方法对应的ParamNameResolver对象
private final ParamNameResolver paramNameResolver;

在 MethodSignature的构造函数中会解析相应的Method对象，并初始化上述字段，具体代码如下:

public MethodSignature
  (Configuration configuration, Class<?> mapperInterface, Method method) {
  Type resolvedReturnType = TypeParameterResolver.resolveReturnType(method, mapperInterface);
  if (resolvedReturnType instanceof Class<?>) {
    this.returnType = (Class<?>) resolvedReturnType;
  } else if (resolvedReturnType instanceof ParameterizedType) {
    this.returnType = (Class<?>) ((ParameterizedType) resolvedReturnType).getRawType();
  } else {
    this.returnType = method.getReturnType();
  }
  this.returnsVoid = void.class.equals(this.returnType);
  this.returnsMany =
    configuration.getObjectFactory().isCollection(this.returnType)
    || this.returnType.isArray();
  this.returnsCursor = Cursor.class.equals(this.returnType);
  // 若MethodSignature对 应 方法的返回值 是Map且指定了@MapKey注解，则 使用getMapKey()方法处 理
  this.mapKey = getMapKey(method);
  this.returnsMap = this.mapKey != null;
  this.rowBoundsIndex = getUniqueParamIndex(method, RowBounds.class);
  this.resultHandlerIndex = getUniqueParamIndex(method, ResultHandler.class);
  this.paramNameResolver = new ParamNameResolver(configuration, method);
}

getUniqueParamIndex()方法的主要功能是查找指定类型的参数在参数列表中的位置。

private Integer getUniqueParamIndex(Method method, Class<?> paramType) {
  Integer index = null;
  final Class<?>[] argTypes = method.getParameterTypes();
  // 遍历MethodSignature对应方法的参数列表
  for (int i = 0; i < argTypes.length; i++) {
    if (paramType.isAssignableFrom(argTypes[i])) {
      if (index == null) { // 记录paramType类型参数在参数列表中的位置索引
        index = i;
      } else {
        // RowBounds和ResultHandler类型的参数只能有一个，不能重复出现
        throw new BindingException("...");
      }
    }
  }
  return index;
}

convertArgsToSqlCommandParam()辅助方法：

// 负责将args[]数组(用户传入的实参列表)转换成SQL语句对应的参数列表，它是通过上面介绍的
public Object convertArgsToSqlCommandParam(Object[] args) {
  return paramNameResolver.getNamedParams(args);
}

MapperMethod.execute()

MapperMethod中最核心的方法是execute()方法，它会根据SQL语句的类型调用SqlSession对应的方法完成数据库操作：

public Object execute(SqlSession sqlSession, Object[] args) {
  Object result;
  switch (command.getType()) {// 根据SQL语句的类型调用SqlSession对应的方法
    case INSERT: {
      // 使用ParamNameResolver处理args[]数组(用户传入的实参列表)，将用户传入的实参与
      // 指定参数名称关联起来
      Object param = method.convertArgsToSqlCommandParam(args);
			//  用SqlSession.insert()方法，rowCountResult()方法会根据method字段中记录的方法的
      result = rowCountResult(sqlSession.insert(command.getName(), param));
      break;
    }
    case UPDATE: {
      Object param = method.convertArgsToSqlCommandParam(args);
      result = rowCountResult(sqlSession.update(command.getName(), param));
      break;
    }
    case DELETE: {
      Object param = method.convertArgsToSqlCommandParam(args);
      result = rowCountResult(sqlSession.delete(command.getName(), param));
      break;
    }
    case SELECT:
      // 处理返回值为Void且ResultSet通过ResultHandler处理的方法
      if (method.returnsVoid() && method.hasResultHandler()) {
        executeWithResultHandler(sqlSession, args);
        result = null;
      } else if (method.returnsMany()) { // 处理返回值为集合或数组的类型
        result = executeForMany(sqlSession, args);
      } else if (method.returnsMap()) {// 处理返回值为Map的方法
        result = executeForMap(sqlSession, args);
      } else if (method.returnsCursor()) { // ...
        result = executeForCursor(sqlSession, args);
      } else { // 处理返回值为单一对象的方法
        Object param = method.convertArgsToSqlCommandParam(args);
        result = sqlSession.selectOne(command.getName(), param);
      }
      break;
    case FLUSH:
      result = sqlSession.flushStatements();
      break;
    default:
      throw new BindingException("Unknown execution method for: " + command.getName());
  }
  if (result == null && method.getReturnType().isPrimitive() && !method.returnsVoid()) {
    throw new BindingException("...");
  }
  return result;
}

执行 INSERT、UPDATE、DELETE类型的 SQL语句时，其执行结果都需要经过MapperMethod.rowCountResult()方法处理。

SqlSession 中的 insert()等方法返回的是 int 值， rowCountResult()方法会将该 int值转换成Mapper接口中对应方法的返回值，具体实现如下:

private Object rowCountResult(int rowCount) {
  final Object result;
  if (method.returnsVoid()) {
    result = null;
  } else if (Integer.class.equals(method.getReturnType())
             || Integer.TYPE.equals(method.getReturnType())) {
    result = rowCount;
  } else if (Long.class.equals(method.getReturnType())
             || Long.TYPE.equals(method.getReturnType())) {
    result = (long)rowCount;
  } else if (Boolean.class.equals(method.getReturnType())
             || Boolean.TYPE.equals(method.getReturnType())) {
    result = rowCount > 0;
  } else {
    throw new BindingException("...");
  }
  return result;
}

如果 Mapper接口中定义的方法准备使用ResultHandler处理查询结果集，则通过 MapperMethod.executeWithResultHandler()方法处理，具体实现如下:

private void executeWithResultHandler(SqlSession sqlSession, Object[] args) {
  // 获 取SQL语 句对 应 的MappedStatement对象
  MappedStatement ms = sqlSession.getConfiguration().getMappedStatement(command.getName());
  if (!StatementType.CALLABLE.equals(ms.getStatementType())
      && void.class.equals(ms.getResultMaps().get(0).getType())) {
    throw new BindingException("...");
  }
  Object param = method.convertArgsToSqlCommandParam(args);
  if (method.hasRowBounds()) {
    RowBounds rowBounds = method.extractRowBounds(args);
    sqlSession.select(command.getName(), param, rowBounds, method.extractResultHandler(args));
  } else {
    // 调用SqlSession.select()方法，执行查询 ，并由指定的ResultHandler处理结果对象
    sqlSession.select(command.getName(), param, method.extractResultHandler(args));
  }
}

如果 Mapper接口中对应方法的返回值为数组或是Collection接口实现类，则通过 MapperMethod.executeForMany()方法处理，具体实现如下 :

private <E> Object executeForMany(SqlSession sqlSession, Object[] args) {
  List<E> result;
  Object param = method.convertArgsToSqlCommandParam(args);
  if (method.hasRowBounds()) {
    RowBounds rowBounds = method.extractRowBounds(args);
    // 调用SqlSession.selectList()方法完成查询
    result = sqlSession.<E>selectList(command.getName(), param, rowBounds);
  } else {
    result = sqlSession.<E>selectList(command.getName(), param);
  }
  // issue #510 Collections & arrays support
  if (!method.getReturnType().isAssignableFrom(result.getClass())) {
    if (method.getReturnType().isArray()) {
      return convertToArray(result);
    } else {
      return convertToDeclaredCollection(sqlSession.getConfiguration(), result);
    }
  }
  return result;
}

convertToDeclaredCollection()方法和 convertToArray()方法的功能类似，主要负责将结果对象转换成Collection集合对象和数组对象，具体实现如下:

private <E> Object convertToDeclaredCollection(Configuration config, List<E> list) {

  // 通过反射创建集合对象
  Object collection = config.getObjectFactory().create(method.getReturnType());
  // 创建MetaObject对象
  MetaObject metaObject = config.newMetaObject(collection);
  metaObject.addAll(list);
  return collection;
}

@SuppressWarnings("unchecked")
private <E> Object convertToArray(List<E> list) {
  Class<?> arrayComponentType = method.getReturnType().getComponentType();
  Object array = Array.newInstance(arrayComponentType, list.size());
  if (arrayComponentType.isPrimitive()) {
    for (int i = 0; i < list.size(); i++) {
      Array.set(array, i, list.get(i));
    }
    return array;
  } else {
    return list.toArray((E[])array);
  }
}

如果Mapper接口中对应方法的返回值为 Map类型,则通过 MapperMethod.executeForMap() 方法处理，具体实现如下:

private <K, V> Map<K, V> executeForMap(SqlSession sqlSession, Object[] args) {
  Map<K, V> result;
  Object param = method.convertArgsToSqlCommandParam(args);
  if (method.hasRowBounds()) {
    RowBounds rowBounds = method.extractRowBounds(args);
    result = sqlSession.<K, V>selectMap(
      command.getName(), param, method.getMapKey(), rowBounds);
  } else {
    result = sqlSession.<K, V>selectMap(command.getName(), param, method.getMapKey());
  }
  return result;
}

executeForCursor()方法与 executeForMap()方法类似，唯一区别就是调 selectCursor()方法。

参考

《MyBatis技术内幕》
部分图片来源——《MyBatis技术内幕》
